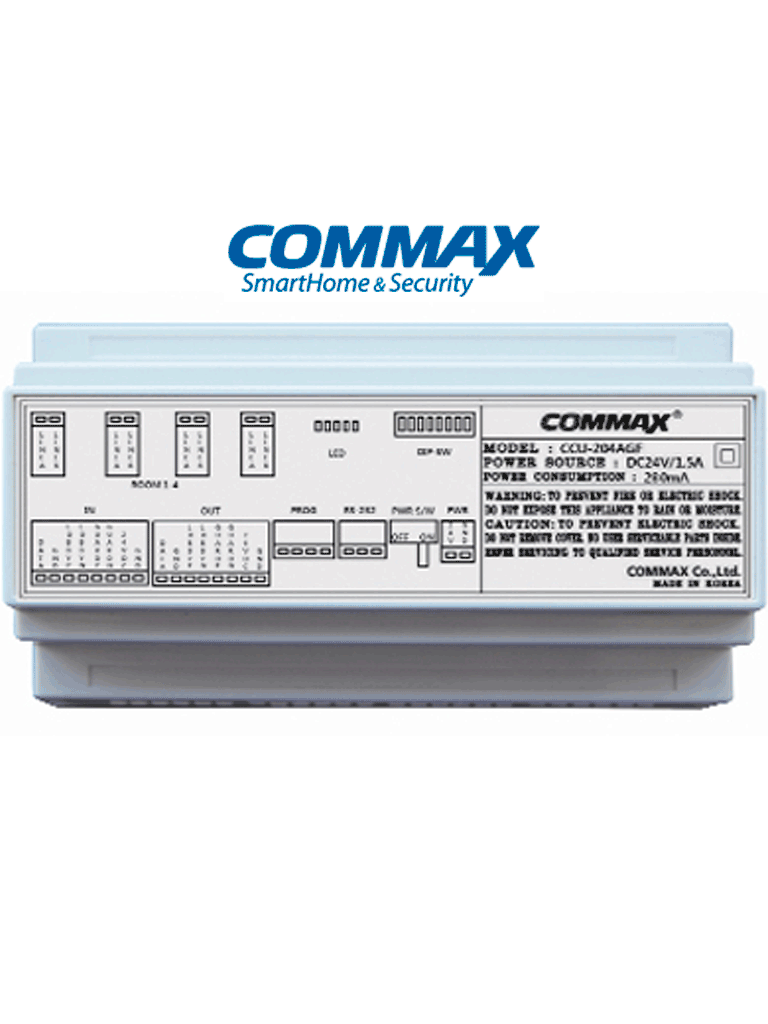

FUNCIONES

1.-Terminal de salida de línea común: Distribuidor Terminal de salida de línea común

2.-Terminal de entrada de línea común:

Lobby Línea común y terminal de entrada de línea común del distribuidor

3.-Hogar en y terminal de salida: línea de llamada de espera de la casa terminal de entrada.

4.-Terminal de programa: Este producto es un terminal para la descarga del programa.

5.-Terminal de conexión RS-232: puede utilizarlo Si cambia la configuración mediante un PC.

6.-Interruptor de encendido: INTERRUPTOR ON / OFF PARA ENCENDIDO.

7.-Terminal de entrada de energía: Terminal de conexión del adaptador RF-24AS.

8.-LED de estado: El LED está encendido dependiendo del estado.

a) LED de alimentación: El LED está encendido cuando la alimentación está encendida.

b) LED de la llamada del vestíbulo: El LED está encendido al llamar entre el HOGAR Y LOBBY.

c) LED de llamada de guardia: El LED está encendido cuando se llama entre Casa y Guardia o Casa.

d) LED de datos: El LED está encendido cuando se transfieren datos entre dispositivos.

e) LED de comprobación de errores: El LED está encendido cuando hay error.

9.-El interruptor para configurar el ID: Este es el interruptor DIP para configurar el ID.

PARAMETROS

Cableado

para el vestíbulo 6 hilos comunes, para el piso distribuidor 8 hilos comunes.

Fuente

24 VDC/ 1.5 A

Consumo

En Espera: 210 mA

Máximo: 280 mA

Rango

200 m/ ø .65 mm (grosor del cable)

NOTA: Fuente de alimentación no incluida
