Características Técnicas

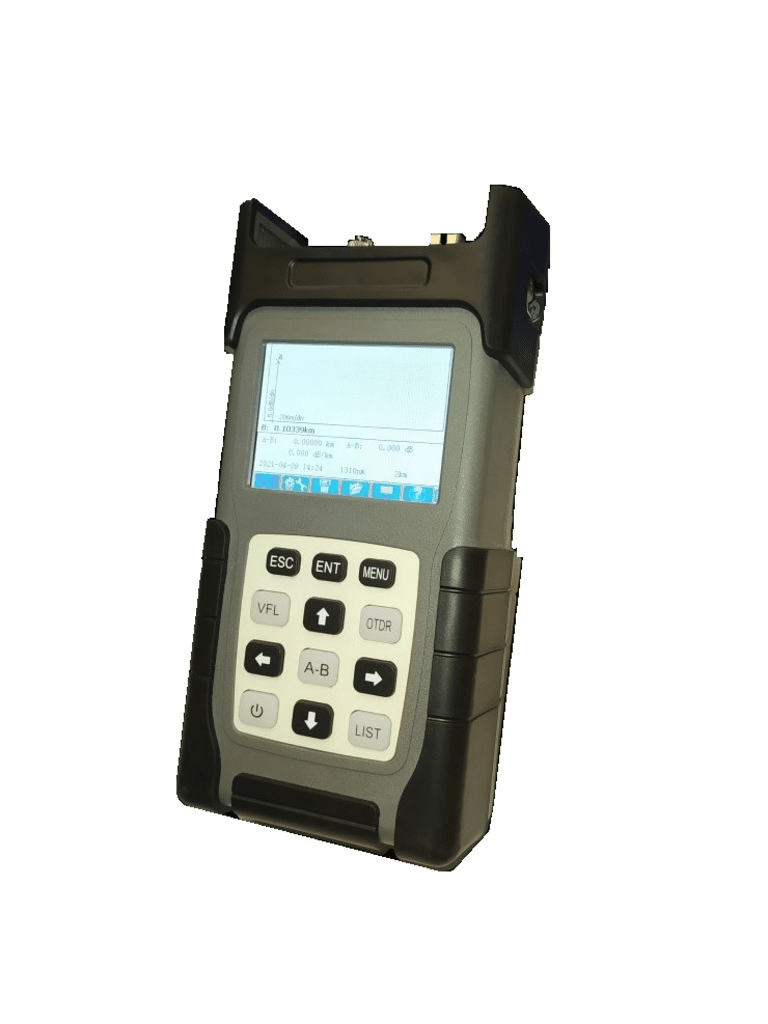

REFLECTÓMETRO ÓPTICO EN EL DOMINIO DEL TIEMPO SBE-OTDR-B

DESCRIPCIÓN:

El OTDR de SBE TECH es una herramienta de diagnóstico avanzado útil para las aplicaciones de medida y verificación de cualquier tipo de enlace de fibra óptica, incluyendo redes de banda ancha, redes ópticas pasivas (PON) y Gigabit Ethernet, incluye identificador visual de fallos (VFL) de hasta 5 km de alcance.

ESPECIFICACIONES :

Tipo de conector: FC/APC intercambiable a SC, ST

Almacenamiento: Memoria externa Micro SD 1GB (hasta 1000 gráficas)

Pantalla: 3.5 pulgadas LCD a color con pantalla táctil

Puertos: 1 USB

Alimentación: Incluye 1 Batería recargable, adaptador de corriente.

Tipo de fibra: Monomodo

INFORMACIÓN TÉCNICA:

Longitud de onda de operación: 1310nm y 1550nm

Rango dinámico: OS1 30/29dB OS2 36/35dB

Zona muerta de evento: 1.5m

Zona muerta de atenuación: 10m

Ancho de pulso: 5, 30, 50, 100, 275, 500, 1000, 5000, 10000ns

Resolución de pérdida: 0.001 dB

Distancia mínima de resolución: 1m

CARACTERISTICAS DEL EQUIPO:

VFL: Incluido 2mW (hasta 5 km)

Rango de operación: Hasta 128 km

Batería: Recargable, con rendimiento de hasta 10 hrs

Dimensiones: 220mm X 110mm X 69mm

Peso: 1 Kg

APLICACIONES:

El OTDR de SBE TECH es un equipo de medición diseñado para las aplicaciones de verificación, instalación y mantenimiento de redes de fibra óptica con cables monomodo, e incluye localizador visual de fallos con un rango de hasta 5 km de distancia
